第2期

大家好！我是小华，华霖富模型团队的一线工程师。我们深耕模型技术，希望用专业的水力仿真模型帮客户解决燃气业务中的实际难题。上回说到 A 城燃气的 GIS 数据刚导入系统，就弹出一片红警 —— 一堆 “数字幽灵” 把我整懵了。今天咱们就来扒一扒建模路上的第一颗大雷：数据清坑！建模就像搭积木，可手里的积木要么缺块要么拼错 —— 要是不管这些，算出来 “管网能扛 3 个大用户”，实际通气可能爆管，这责任谁担得起？

第二天一上班，我就拉着老范和团队开了 “数据清坑专项会”。把王工发的 GIS 数据导入系统，点开拓扑检查工具，屏幕瞬间被红色预警占满，看得人头皮发麻：

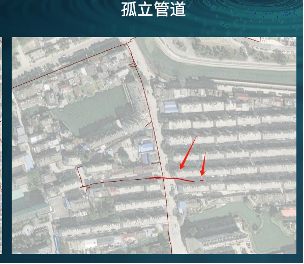

·     32 条孤立管道：像断了的水管，一头没连主管网，一头没接用户，在地图上孤零零飘着；

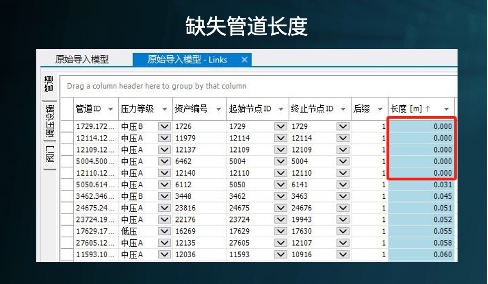

·     15 段 “幽灵管道”：长度显示 0.000m，合着是画了个空气；

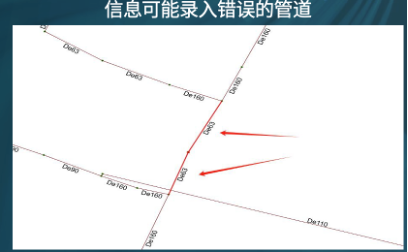

·     8 段 “神操作” 变径：De63 的细管直接接 De160 的粗管，现实里这么接，一开阀能把压力表冲爆！

老范盯着屏幕皱起眉：“这些硬伤太致命了！拓扑关系错了，管网连通性就乱了 —— 比如把没连入主网的孤立管道算成有效管线，模型会误以为负荷够，实际通气直接停摆；要是漏算了大管径管道，又会逼着客户白花几百万建新路。”

我把异常管道按类型标了色：红色是孤立管，黄色是长度异常，橙色是变径问题，截图发给王工：“你们这 GIS 数据里藏着不少坑啊，这些问题不解决，后续测算全是白费功夫。”

王工答复：“小华，辛苦你们！这管网用了 20 年，中间改了好几次路由，施工队只报了竣工图，系统没及时更新，没想到积了这么多问题。”

我们立刻分工，启动 “数据清坑三步走” 计划：

1.孤立管道溯源：我负责核对原始竣工图和规划文件，老范用 ArcGIS 查管道坐标关联性。有 12 条孤立管是五年前的规划管，后来改了路由却没从系统删除，直接标 “废弃”；18 条是施工时临时接驳的管道，竣工后没更新连接关系，需要重新补全拓扑；还有 2 条是录入员手抖输错了坐标，把相邻路段的管道拆成了两段；

2.长度异常修复：15 段长度为 0 的管道，一半是录入错误 —— 把 100m 写成了 0.000m，对照竣工图改回实际长度就行；另一半是 “虚拟管”（比如调压柜前后的连接短管），标注清楚 “虚拟连接”，避免模型误判;

3. 变径问题标注：8 段异常变径，3 段是数据录入错误（把 De110 写成了 De63），直接修正；5 段是真的施工遗留问题 —— 当年为了赶工期，临时用细管接驳，后来没整改，我们在清单里标红 “需现场复核”，提醒王工后续排查安全隐患。

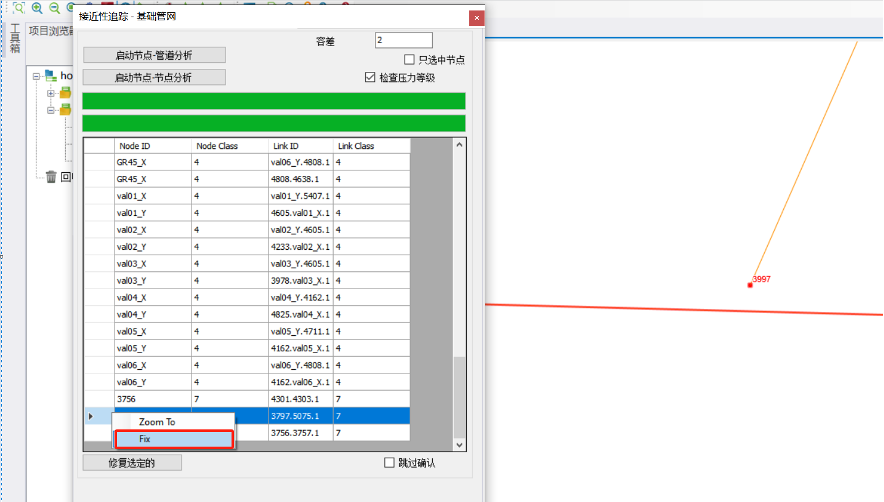

ProBe Gas寻找孤立的子管网

“模型搭建及校核” —— 不只是修复表面错误，还得把管网数据、拓扑关系都校准到位，为后续测算打牢基础。这活儿看着简单，实则是个仔细活。由于GIS精度的原因，导入到软件的管网模型数据通常存在上述的拓扑关系错误，而通过ProBe Gas的接近性检查工具即可查找和修复管网中存在的拓扑关系错误。这离不开模型技术人员调整容差，进行缩放比对，以及与CAD图纸和燃气公司人员的反复核实沟通。

我们的校核工作主要分三类：一是修复管网拓扑关系，确保管道互联互通；二是补全管道缺失的长度、管径这些关键数据；三是提前预判后续可能需要的用户点数据、工况数据校核方向。

我们几个人对着电脑和竣工图死磕：我的 Excel 里记满了四列：问题管道坐标、错误类型、修复方案、是否需现场复核；老范则用ProBe Gas软件内置工具逐一修复拓扑错误，比如把断点重新连接、给孤立片区标注清楚关联关系，确保每段管道的属性数据和空间关系都准确。

等到傍晚，再点开拓扑检查，屏幕终于只剩代表 “正常” 的绿色线条 ——32 条孤立管道全部标注清 “废弃” 或 “待连接”，15 段 “幽灵管道” 完成数据修正，8 段变径问题也形成了完整的处理建议。

我们给王工发了两份文件：《GIS 拓扑关系异常及错误清单》（含所有问题管道的详细信息和修复方案）和《修复后管网连通性报告》。王工看完直接打电话过来：“你们太细致了！之前只觉得数据越多越好，没提这些问题，你们这波清坑，不仅帮我们搞定了建模，还完善了 GIS 数据库，以后运维定位管道都不用走弯路了！”

凌晨整理完报告，我在工作笔记上写下：“数据是模型的地基，地基歪了，再精准的测算也没用 —— 这一步再琐碎，也绝不能省。”

帮客户清完管网数据的坑，我正想喘口气，转身打开用户数据表，新的红圈又圈住了屏幕 ——341 个用户里，23 个没标用气量，还有个小区的坐标直接错标到了隔壁区！用户数据不准，模型根本算不准压力分布 —— 比如把餐馆 3.72Sm³/h 的用气量错写成 0.37Sm³/h，模型会误以为该区域负荷低，实际可能导致周边用户做饭时连热水器都打不着。

《给 341 个用户 “建档”！怎么做到 “一户不差”？》—— 手把手教你核对用户用气量、修正坐标错误，避开建模第二颗雷！

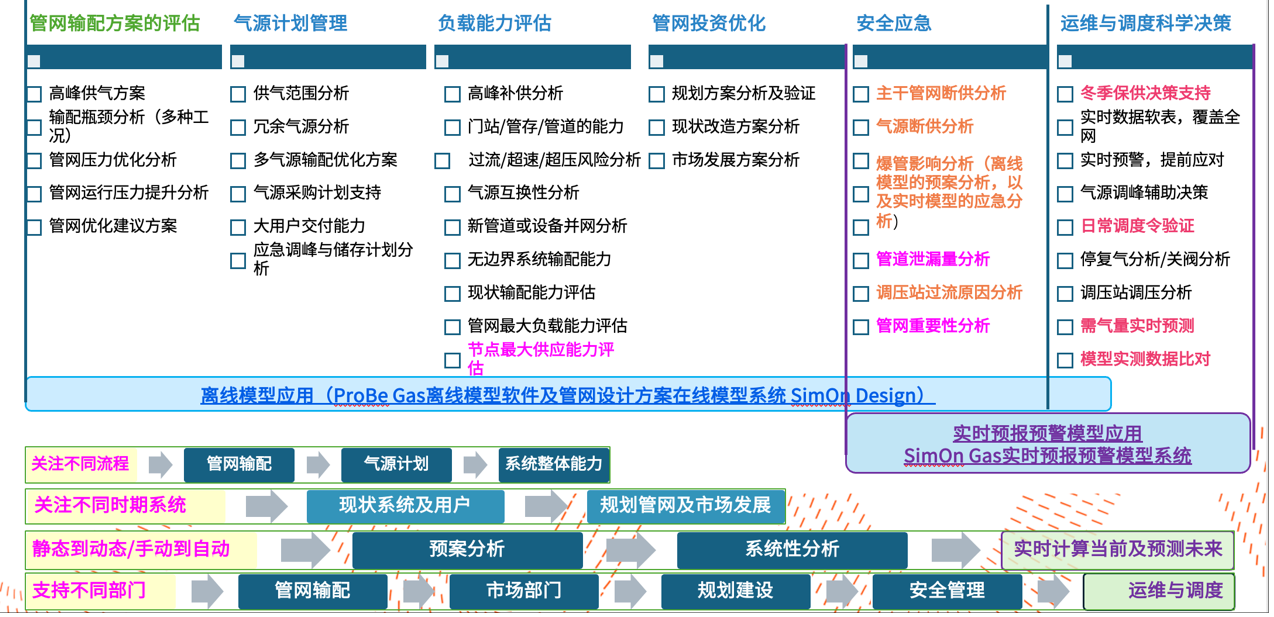

ProBe Gas燃气管网仿真模型主要应用场景
